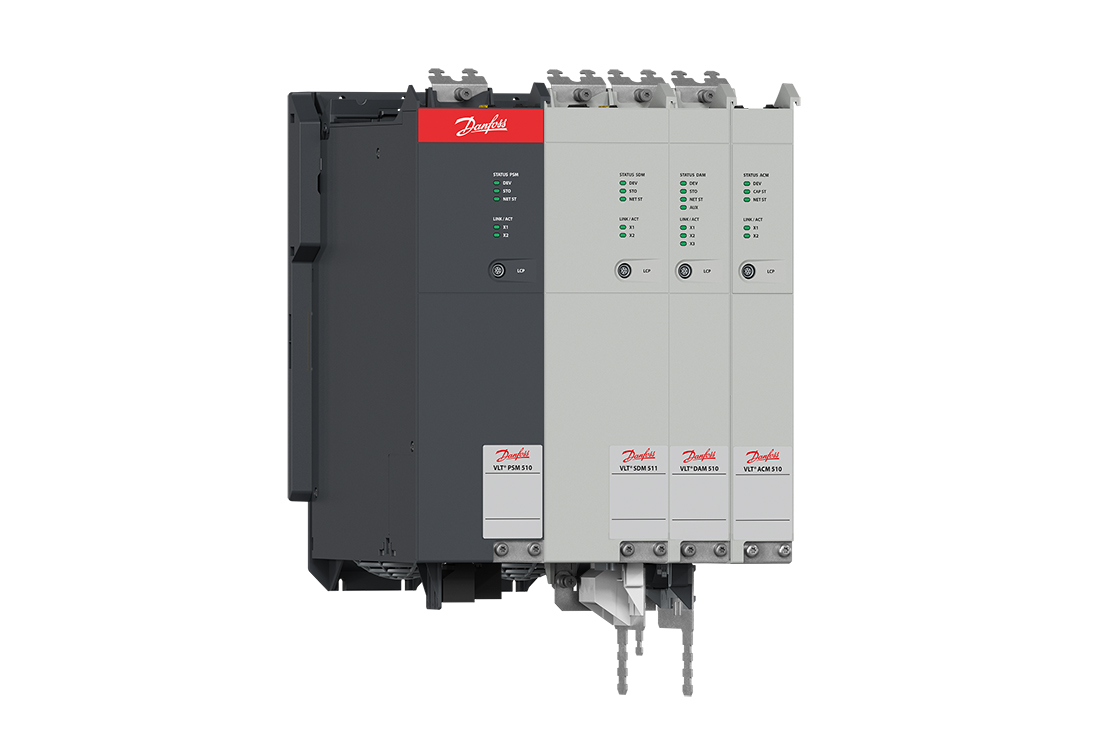

VLT® Multiaxis Servo Drive MSD 510

Installazione veloce e sicura Approfitta della facilità di montaggio e dell’installazione sicura grazie a un esclusivo sistema Click and Lock, in cui il collegamento CC e la tensione di alimentazione sono integrati nella piastra posteriore di ogni modulo. A seconda dell’architettura della macchina, puoi utilizzare l’MSD 510 come sistema centralizzato indipendente oppure in un sistema misto con VLT® Integrated Servo Drive ISD® 510 e VLT® Decentral Servo Drive DSD 510. Estensioni o regolazioni della macchina sono facili da implementare, basta aggiungere o scambiare i moduli. Scegli il tuo protocollo preferito L’architettura aperta del sistema di VLT® FlexMotion™ supporta i protocolli Ethernet in tempo reale PROFINET®, POWERLINK® ed EtherCAT®. Ti consente inoltre di utilizzare controllori master di terze parti. La programmazione master mediante IEC 61131-3 e le librerie motion conformi a PLCopen rendono il sistema ancora più flessibile e facile da integrare in diversi ambienti di progettazione. Moduli MSD 510

• VLT® Power Supply Module PSM 510

Il modulo PSM 510 genera una tensione bus CC di 565–680 V ed è disponibile in tre taglie di potenza da 10, 20 o 30 kW e capacità di sovraccarico del 200%. Per ottenere un’uscita nominale fino a 60 kW, installare due unità PSM 510 in parallelo.

• VLT® Servo Drive Module SDM 511 e SDM 512

Il modulo SDM 511 è un servoazionamento ad asse singolo, disponibile in cinque taglie di potenza. Il modulo SDM 512 è un servoazionamento ad asse doppio, disponibile in tre taglie di potenza. Una vasta gamma di opzioni di retroazione ti permette di scegliere il motore PM più adatto alle tue esigenze. Inoltre, i moduli del convertitore di frequenza sono dotati di I/O digitali, uscite a relè e Safe Torque Off (STO) integrato. Il motion control è integrato nei drives per eseguire la sequenza di movimento in modo indipendente per rilasciare il PLC centrale. Il master può essere programmato tramite IEC 61131-3.

• VLT® Decentral Access Module DAM 510

Il modulo DAM 510 collega VLT® Integrated Servo Drive ISD® 510 e VLT® Decentral Servo Drive DSD 510 mediante un cavo di alimentazione ibrido al sistema MSD 510. Questo ti offre una grande flessibilità, la possibilità di progettare il servosistema in base alle tue esigenze applicative e supporta la progettazione di macchine modulari.

• VLT® Auxiliary Capacitors Module ACM 510

Il collegamento di ACM 510 al sistema permette di immagazzinare energia. Questo ti consente di effettuare un arresto controllato della macchina in situazioni di emergenza. Alimentazione e tensione bus CC

• Tensione di alimentazione nominale
  • 3 x 400 – 480 V AC ±10%
• Tensione bus CC
  • 565 – 680 V DC ±10%

Caratteristiche e vantaggi

• Ampio portafoglio con un mix di componenti centralizzati e decentralizzati che si adattano perfettamente al concetto di macchine modulari.
• Supporta vari sistemi di feedback dell’encoder ed espande la libertà di selezione del servomotore
• Il concetto di cablaggio rapido e sicuro aiuta a risparmiare tempo di installazione e costi dei componenti
• L’innovativo concetto di montaggio rende l’installazione rapida e sicura
• L’approccio intelligente del modulo aggiuntivo semplifica l’estensione o la riprogettazione della macchina
• L’architettura aperta ai comuni protocolli Ethernet in tempo reale consente flessibilità, comunicazione rapida dei processi e facile integrazione del sistema
• Le librerie PLCopen Motion e la programmazione IEC 61131-3 forniscono un approccio di sistema standardizzato e semplice su piattaforme di controllo
• I dati di sistema completi in tempo reale di ciascun componente supportano fortemente la manutenzione predittiva e preventiva della macchina
